Mitä eroa on suorakulmaisten, upotettujen ja suoran läpi kulkevien pulssiventtiilien välillä? Kuinka valita vaatimusten perusteella?

Sähkömagneettinen pulssiventtiili toimii pulssisuihkupuhdistusjärjestelmien tärkeimpänä käyttökomponenttina paineilman "kytkimenä" pulssisuihkusäiliön pölynkeräilijöille. Sen suorituskyky vaikuttaa suoraan keräimen käsittelykapasiteettiin ja pölyn talteenottotehokkuuteen. Tässä artikkelissa hahmotellaan järjestelmällisesti näiden venttiilien rakenne, periaatteet ja soveltuvat skenaariot alan teknisten spesifikaatioiden ja tuotteen ominaisuuksien perusteella, jotta alan käyttäjiä ymmärtäisivät tarkasti kolmen yleisen pulssiventtiilityypin – suorakulmaisen, upotetun ja suoran läpimenon – pulssiventtiilityypin tekniset erot ja laaditaan tieteellisesti valintasuunnitelmat. Se tarjoaa viitteitä pölynpoiston suunnitteluun ja laitteiden käyttöön ja huoltoon.

I. Kolmen pulssiventtiilityypin ydinmääritelmät ja rakenteelliset ominaisuudet

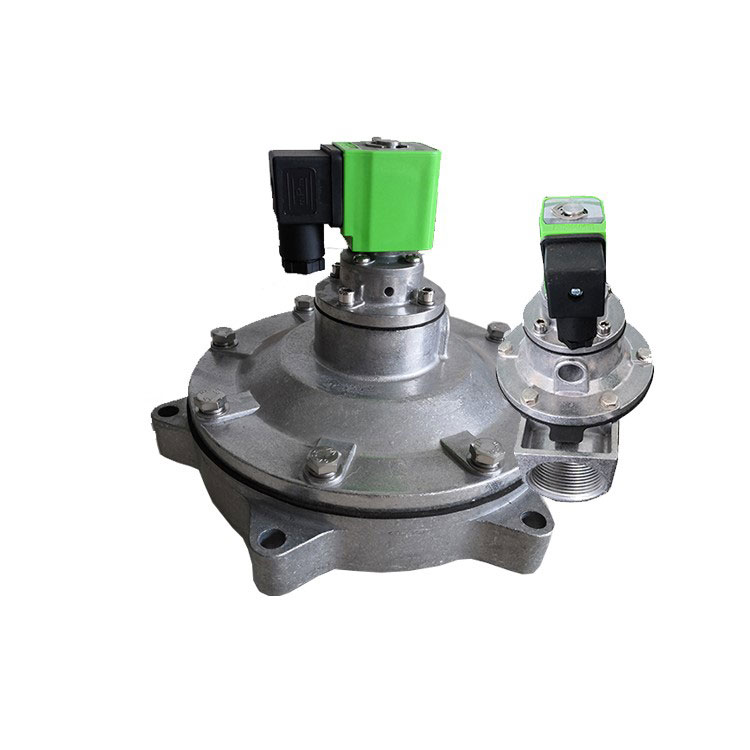

Suorakulmainen sähkömagneettinen pulssiventtiili

Sen ominaisuus on, että suorakulmaventtiilin ilmanotto- ja poistoputket ovat 90° kulmassa. Venttiilin runko ja konepelti on painevalettu alumiiniseosmateriaalista. Pintakäsittelyn jälkeen niillä on erinomainen korroosionkestävyys. Kalvo ja tiiviste on valmistettu vulkanoidulla komposiittiprosessilla. Sähkömagneettisen ohjauspään raaka-aineet koostuvat tehokkaista magneettimateriaaleista ja ruostumattomasta teräksestä olevista magneettisista suojamateriaaleista. Kriittiset komponentit, kuten jouset ja kiinnikkeet, on valmistettu ruostumattomasta teräksestä. Kytkentätapa: Ilmanjakoputki (ilmasäiliö) ja pölynkerääjän puhallusputki työnnetään vastaavasti venttiilin tulo- ja ulostuloaukkoon, tiivistettynä molemmista päistä puristusmuttereilla.

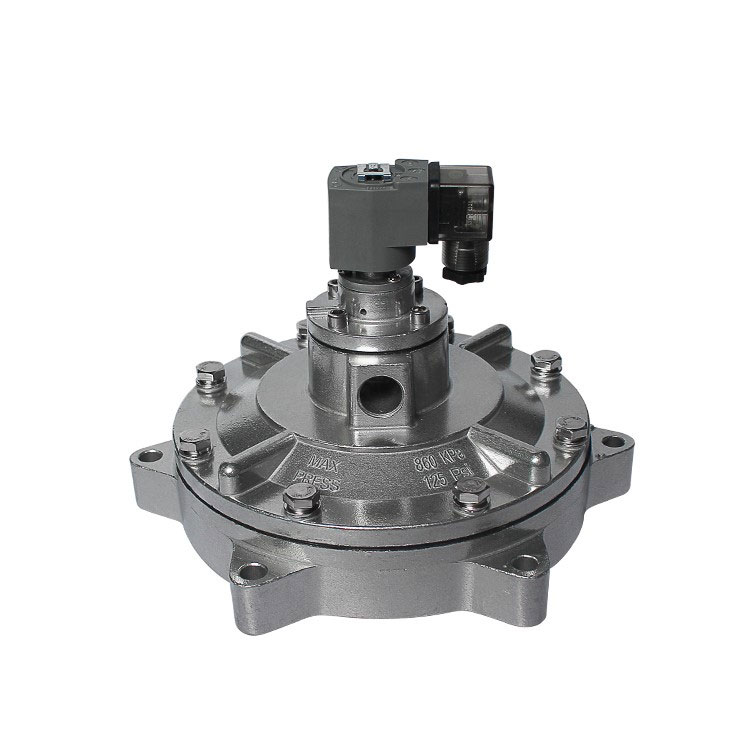

Upotettu sähkömagneettinen pulssiventtiili

Koostuu sähkömagneettisesta ohjauspäästä, kalvokokoonpanosta (kalvo, painejousi, tiiviste) ja venttiilirungosta. Asennettuna ilmasäiliöön upotettuna, se liitetään säiliöön laipan kautta. Poistoaukko sijaitsee keskeisellä paikalla venttiilin rungossa säiliön sisällä, ja se ulottuu komponenttien, kuten seinään läpäisevän laitteen, läpi päästäkseen puhalluskammioon toimintaa varten. Tässä venttiilityypissä on optimoitu virtauskanavarakenne, joka vähentää tehokkaasti kaasun virtausvastusta ja varmistaa vakaan toiminnan myös matalapaineisissa olosuhteissa. Tämä muotoilu vähentää energiankulutusta ja pidentää kalvon käyttöikää.

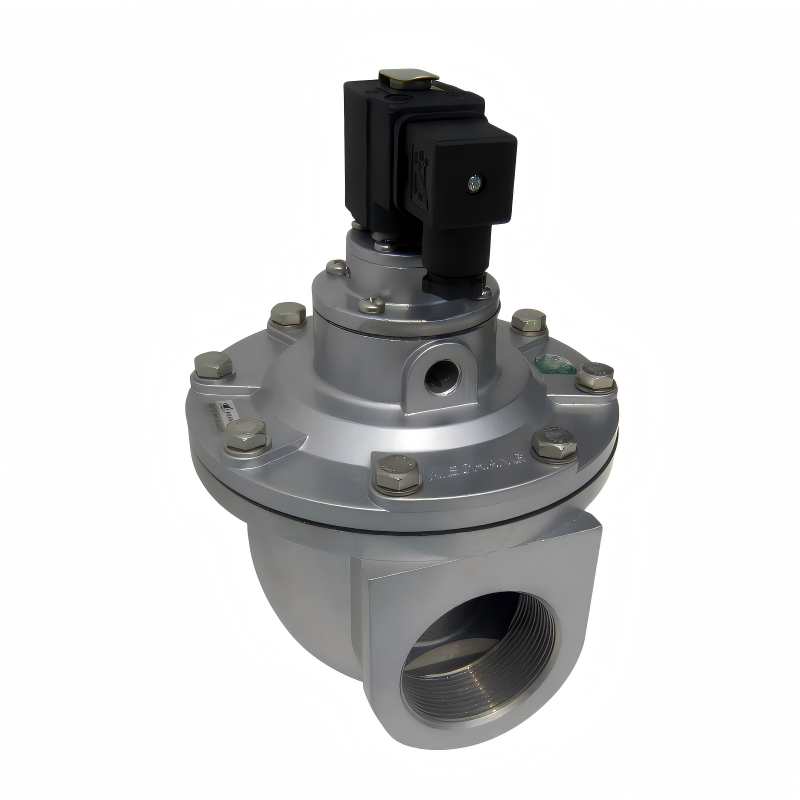

Suora sähkömagneettinen pulssiventtiili

Ilman tulo- ja poistoaukon keskilinjat ovat suorassa linjassa ilman kulmapoikkeamaa, ja kaasun virtaussuunta on selvästi merkitty venttiilin rungon pintaan. Asennus käsittää yhden pään liittämisen ilmasäiliöstä ulottuvaan ilmaputkeen ja toinen pää puhalluskammion ilmaputkeen. Sen yksinkertainen rakenne helpottaa asennusta, joten se on yleinen komponentti ilmasäiliön pulssipölynkeräimissä.

II. Yhteisten ja erottuvien toimintaperiaatteiden vertaileva analyysi

Suorakulmaisten pulssiventtiilien toimintaperiaate

Venttiilin sisällä oleva kalvo jakaa sen etu- ja takailmakammioihin. Kun paineilmaa syötetään, se tulee takakammioon kaasuläpän kautta. Takakammiossa oleva paine pakottaa kalvon tiivistämään poistoaukon ja asettaa venttiilin "kiinni"-tilaan.

Pulssisuihkun ohjauslaitteen sähköinen signaali liikuttaa sähkömagneettisen pulssiventtiilin ankkuria ja avaa takakammion tuuletusaukon. Takakammio tyhjenee nopeasti, jolloin kalvo vetäytyy sisään. Paineilma suihkuaa sitten venttiilin ulostulon läpi ja asettaa pulssiventtiilin "avoin"-tilaan. Paineilman välitön vapautuminen muodostaa suihkuvirran.

Kun pulssiohjaimen sähköinen signaali lakkaa, venttiilin ankkuri nollautuu. Takakammion tuuletusaukko sulkeutuu ja paine takakammiossa nousee pakottaen kalvon takaisin venttiilin ulostuloa vasten. Pulssiventtiili palaa "kiinni"-tilaan.

Upotetun pulssiventtiilin toimintaperiaate

Pulssiventtiili on jaettu etu- ja takakammioihin. Kun paineilmaa syötetään, se tulee takakammioon kaasuläpän aukon kautta. Takakammiossa oleva paine pakottaa kalvon tiivistämään venttiilin ulostuloaukon pitäen pulssiventtiilin "suljetussa" tilassa.

Kun pulssiohjaimen sähköinen signaali siirtää venttiilin ankkuria, takakammion tuuletusaukko avautuu. Nopea painehäviö takakammiossa saa kalvon liikkumaan, jolloin paineilma pääsee poistumaan venttiilin ulostulon kautta. Pulssiventtiili siirtyy "avoin"-tilaan vapauttaen hetkellisesti paineilmapurskeen.

Kun pulssisäätimen sähköinen signaali lakkaa, venttiilin ankkuri nollautuu, takakammion tuuletusaukko sulkeutuu ja paine takakammiossa nousee, mikä pakottaa kalvon tiivistämään venttiilin ulostulon. Pulssiventtiili palaa "kiinni"-tilaan.

Suorapulssiventtiilin toimintaperiaate

1. Virran katkaisun sulkeminen: Paineilma tulee takakammioon kaasuläpän reiän kautta. Takakammion paine > etukammion paine, kalvon työntäminen pääventtiilin ulostulon sulkemiseksi, venttiilin sulkeminen.

2. Käynnistysaukko: Pulssiohjain lähettää signaalin, sähkömagneettinen voima nostaa ankkuria ja avaa tuuletusaukon. Takakammio tyhjenee nopeasti, mikä luo paine-eron etu- ja takakammion välille. Kalvo liikkuu taaksepäin, avaa pääventtiilin portin ja paineilma puhalletaan ulos.

3. Virran sammutuksen nollaus: Kun sähkösignaali lakkaa, ankkurijousi palaa ja sulkee tuuletusaukon. Paine takakammioon palautetaan kaasuläpän reiän kautta, jolloin kalvo nollautuu ja sulkee pääventtiiliportin palautuen alkuperäiseen tilaan.

III. Tärkeimmät tekniset parametrit ja valintakriteerit

Teknisten perusparametrien standardointi: Kotimaan suorakulmaiset ja suorat pulssiventtiilit toimivat painealueella 0,4-0,6 MPa. Tuodut vastineet toimivat tasaisesti 0,4–0,6 MPa:lla tyypistä riippumatta. Kummassakaan luokassa ei ole perustavanlaatuisia eroja paineen sietokyvyssä tai käyttöpaineluokituksessa.

Kolme tieteellisen valinnan perusperiaatetta

1. Käyttöpaineen yhteensopivuusperiaate: Matalapaineskenaarioissa (joissa vaaditaan alennettua ilmanlähteen painetta) asetetaan etusijalle upotetut sähkömagneettiset pulssiventtiilit. Vakiopaineolosuhteissa (0,4-0,6 MPa) valitse joustavasti suorakulmaiset tai suorat tyypit asennusrajoitusten mukaan.

2. Asennustilan sovitusperiaate: Kun ilmasäiliö ja puhallusputki ovat pystysuorassa linjassa, käytä suorakulmaisia ​​sähkömagneettisia pulssiventtiilejä. Käytä lineaarisissa asetteluissa suoria sähkömagneettisia pulssiventtiilejä. Kun sisäinen asennus ilmasäiliön sisään vaaditaan, upotetut sähkömagneettiset pulssiventtiilit ovat suositeltavia.

3. Laitetyyppien vastaavuusperiaate: Ilmalaatikon pulssipölynkeräimissä tulee ensisijaisesti käyttää sähkömagneettisia pulssiventtiileitä. Pulssipölynkerääjät voivat valita suorakulmaiset sähkömagneettiset pulssiventtiilit asennuskulman perusteella. Suurille pölynkeräysjärjestelmille, jotka toimivat matalapaineisissa olosuhteissa, suositellaan upotettuja sähkömagneettisia pulssiventtiilejä.

IV. Toimialan sovellusten konteksti ja näkymät

Sähkömagneettista pulssiventtiiliä käytetään laajasti pölynkeräyssovelluksissa, ja sen suorituskyvyn vakaus vaikuttaa suoraan ympäristön käsittelyn tehokkuuteen ja teollisuuden tuotannon jatkuvuuteen. Ympäristöstandardien parantuessa jatkuvasti energiatehokkaiden ja pitkäikäisten pulssiventtiilien vaatimukset kasvavat. Tämän kolmen yleisen pulssiventtiilityypin teknisten vertailujen ja valintaohjeiden julkaisun tarkoituksena on auttaa alan käyttäjiä välttämään valintaan liittyviä sudenkuoppia, parantamaan pölynkeräysjärjestelmän tehokkuutta ja alentamaan käyttökustannuksia. Tulevaisuudessa teknologiset edistysaskeleet keskittyvät tarkempaan paineenhallintaan, pidentyneeseen käyttöikään ja laajempaan sopeutumiseen erilaisiin käyttöolosuhteisiin, mikä tarjoaa ydinkomponenttien tuen teollisuuden vihreään transformaatioon.
