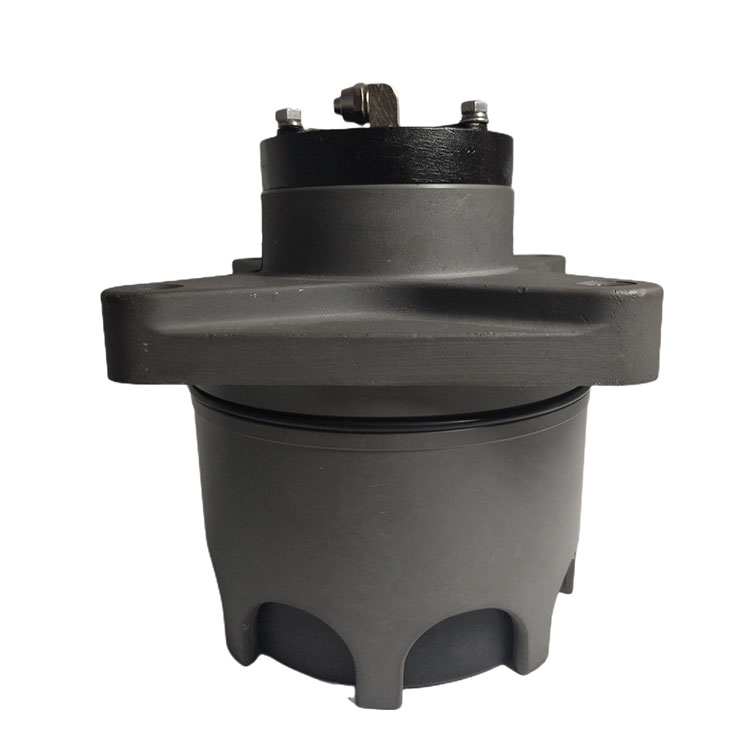

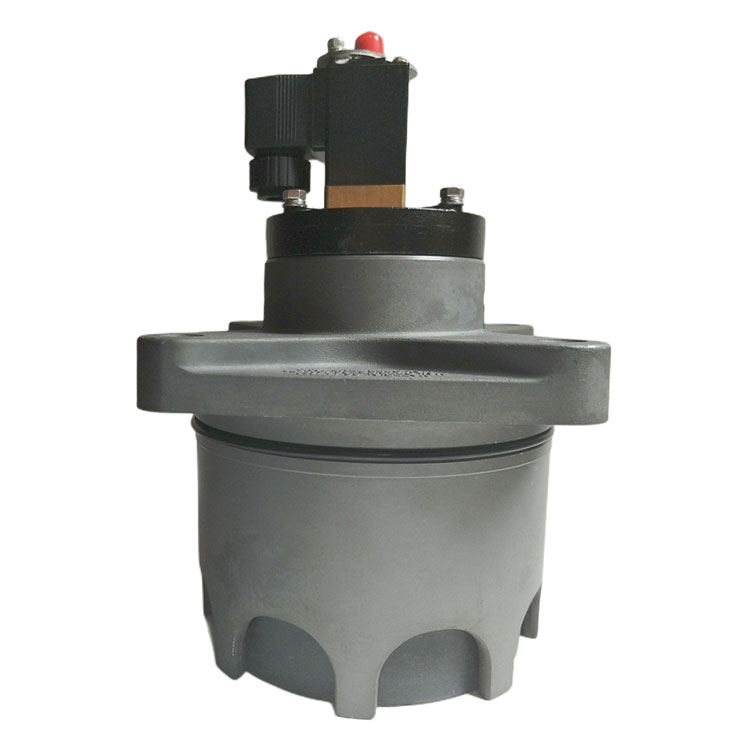

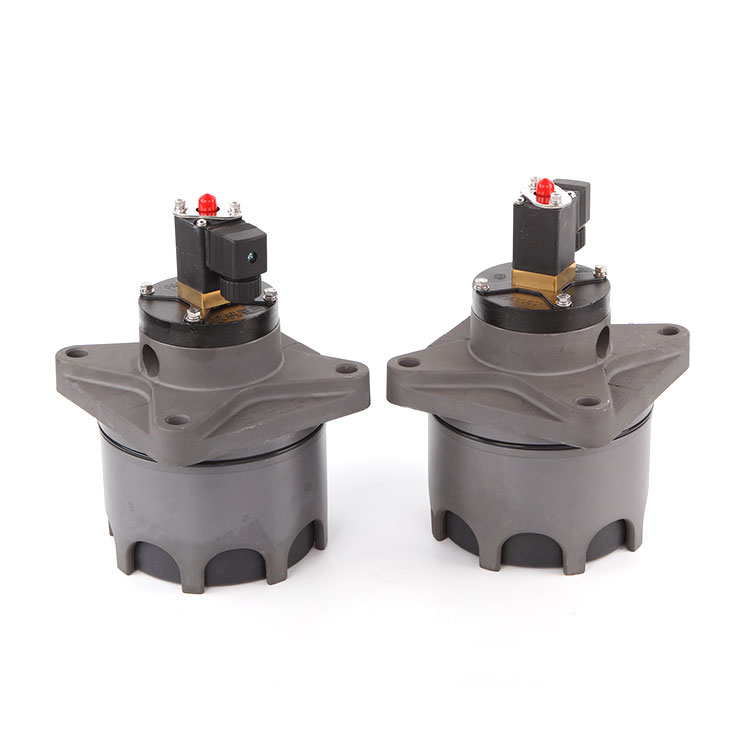

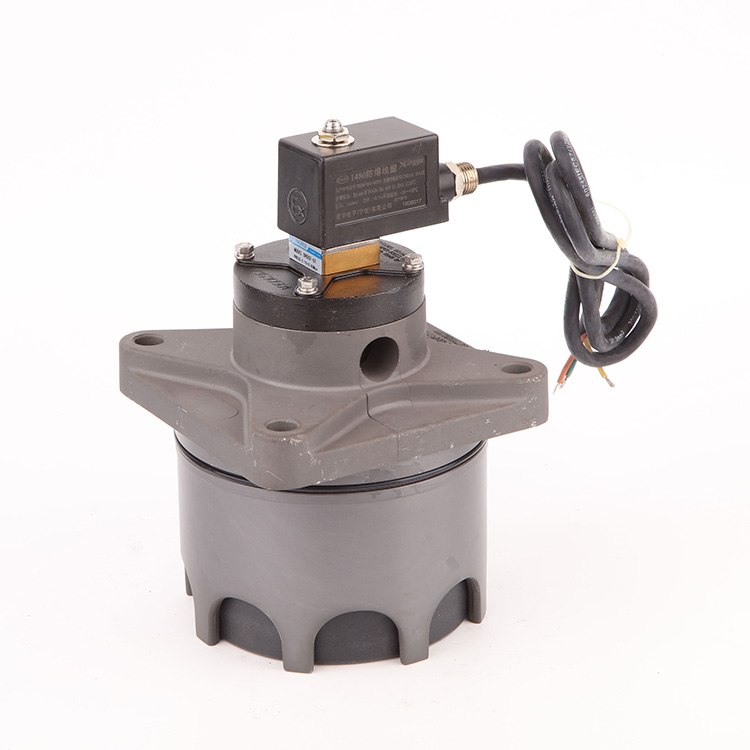

Mäntäpulssiventtiili

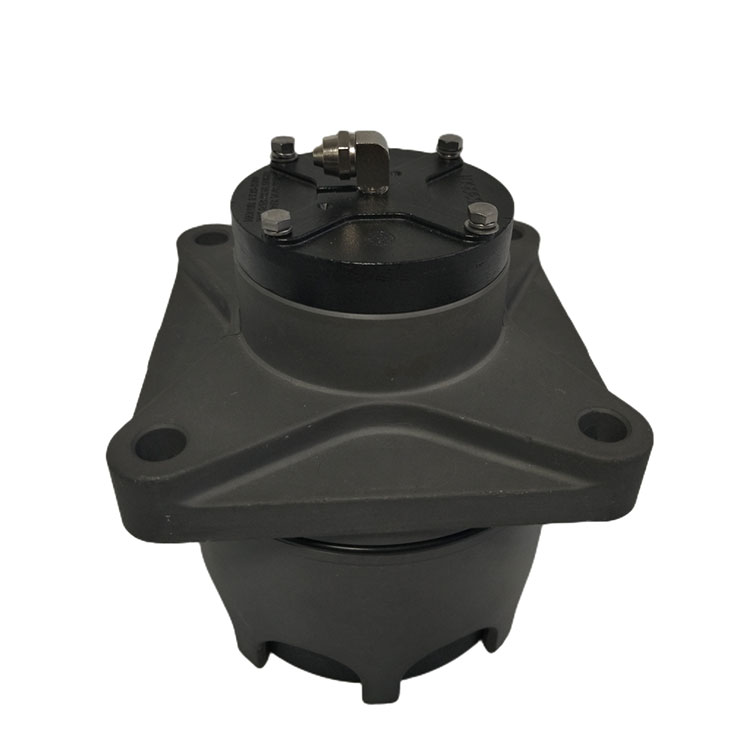

Qingdao -tähtikone tarjoaa V1614718 -männän pulssiventtiilin, se perustuu kalvojen sähkömagneettiseen pulssiventtiiliin ja männän mekanismin suunnitteluun, upotetun rakenteen omaksumiseen, voimakkaammalla puhallussuorituskyvellä ja pidemmällä käyttöikällä. Sen ydinominaisuudet ovat:

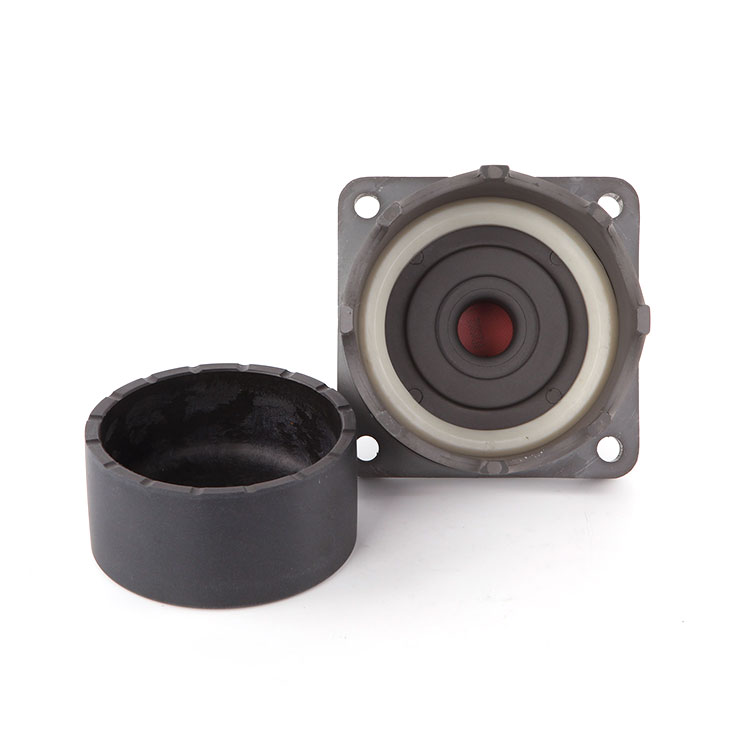

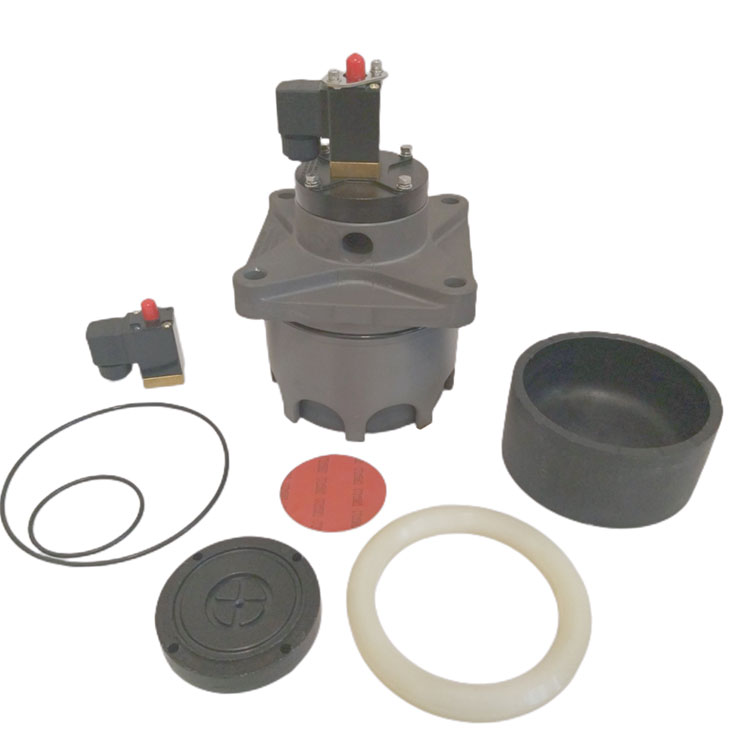

Rakenteelliset piirteet

Sähkömagneettisesta pilottipäästä, männän ja venttiilin rungosta koostuu männän takakammion alue on suurempi kuin etukammio, ja pneumaattinen voima varmistaa herkän sulkeutumisen.

Kumikalvojen ja painejousen peruuttaminen, korkean lujuuden mäntärakenteen käyttö, parantaa merkittävästi kestävyyttä.

Männän pulssiventtiilin toimintaperiaate on jaettu kahteen vaiheeseen:

Puhallustila: Kun signaali on syötetty sähköohjain, sähkömagneettinen ohjaajapää avaa purkamisreiän ja männän etukammion painekammiossa nostetaan mäntä ylös ja avaa puhalluskanavan.

Suljettu tila: Kun signaali katoaa, purkamisreikä on suljettu, männän takakammion kaasupaine työntää männän nollaamaan ja kanava on suljettu.

Tekninen standardi

Työpaine: 0,2 ~ 0,6MPA

Jännitteen eritelmä: DC24V tai AC220V/50Hz

Suojausluokka: IP65

Työväline: Puhdas ilma

Sovellettava lämpötila: huoneenlämpöinen tyyppi -25 ~ 85 ℃, korkea lämpötilatyyppi -25 ~ 230 ℃.

Elinikä: miljoona kertaa

Männän pulssiventtiilin asennusmääritys

Tiivistysvaatimukset: Kierreyhteys tulee täyttää PTFE -raaka -aineella tai kierteellä tiivisteellä, ja ilmanjakelukotelon yhdistetyn pinnan tulisi olla sileä ja puhdas.

Ilmanlähteen käsittely: Ilman jakelukotelon ilmantulolevy on asennettava suodattimella ja säätimellä, ja pohja on varustettu tyhjennysventtiilillä varmistaakseen, että paineilma on kuiva ja epäpuhtauksien vapaa.

Käsittelytarkkuus: Ilmapaketin asennus päättyy kuvan 2 prosessoinnin mukaan, jotta voidaan varmistaa, että kokotoleranssi ja pinnan karheus.

Siivousvaatimukset: Turvatyyny ja puhallusputki on puhdistettava perusteellisesti ennen asennusta jäännösjätteiden välttämiseksi.

Yhteys

Asennessasi pyöreällä jakoputkella mitat tulisi olla kuvan 3 mukaisesti yhteyden sovittamisen varmistamiseksi (esim. Φ150/φ120 aukko).

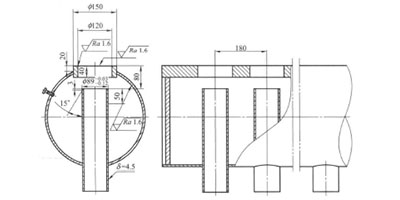

Jakoputken kytkentäkaavio (kuva 2) määrittelee avaimen mitat: 180 mm kokonaisleveys, 15 ° viiste, Δ = 4,5 mm seinämän paksuus.

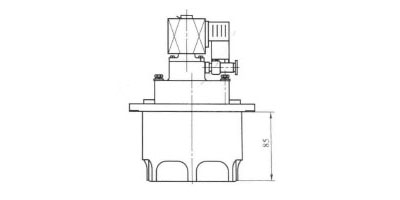

Ulkoiset mitat

3 tuuman männän pulssiventtiilin ulkoiset mitat on esitetty kuvassa 3, avainparametreilla, kuten kokonaispituus 134 mm ja asennusreiät, jotka ovat merkitty φ151 mm.

Kompakti suunnittelu ja joustava puhallusputkijärjestely venttiili soveltuu korkean hyötysuhteen tuhkanpuhdistuksen kysyntään teollisuuden pölynpoistojärjestelmässä. Optimoimalla männän rakenne ja sähkömagneettinen ohjaus, se saavuttaa nopean vasteen ja vakaan toiminnan ja täyttää vientituotteiden luotettavuuden ja tarkkuuden tiukat vaatimukset.

Kuva.1 Kuva.2Kuva.3
