Optipow 135 mäntäpulssiventtiili

Tuotekuvaus:

Optipow135 mäntäpulssiventtiili on uuden sukupolven sulautettu sähkömagneettinen pulssimäntäventtiili, joka on kehitetty perustuen kalvotyyppiseen sähkömagneettiseen pulssiventtiiliin ja mäntämekanismiin. Sen avulla pulssisuihkut toimivat paljon paremmin, se ei vie paljon tilaa ja helpottaa suihkujärjestelmän suunnittelua.

Optipow135:n työkammio eroaa perinteisistä kalvoventtiileistä, koska siinä ei ole herkkiä osia, kuten kumikalvoja ja painejousia. Sen sijaan se käyttää lujista materiaaleista valmistettua mäntää, jonka ansiosta sähkömagneettinen pulssimäntäventtiili kestää paljon pidempään.

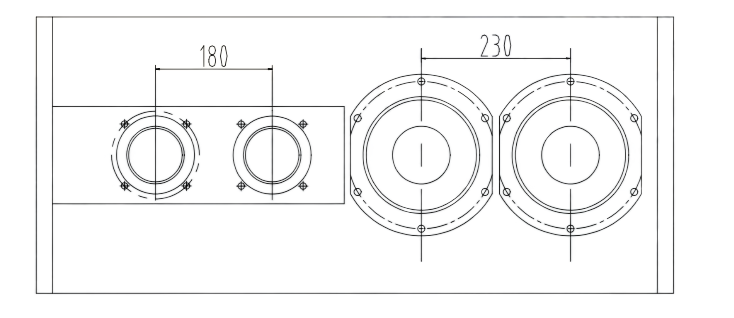

Optipow135:n ja saman spesifikaation omaavien vakiokalvotyyppisten pulssiventtiilien asennusetäisyyden vertailu

Kuva 1

Huomautus: Sekä Optipow105:n että Optipow135:n asennusväli on 180 mm (vähintään 160 mm).

Tuoteparametri:

Asennusohjeet

① Täytä kierteet PTFE-teipillä tai kierretiivisteaineella kiristystä ja tiivistämistä varten. Ilmasarjan liitäntäpinnan tulee olla tasainen. Varmista, että liitospinta on tasainen, suora ja sileä varmistaaksesi sen tiivistyksen.

② Asenna suodatin ja paineensäädin ilmasarjan tuloputkeen ja tyhjennysventtiili ilmanjakotukin alaosaan varmistaaksesi, että jakotukkiin ei kerry vettä ja että paineilma on kuivaa ja puhdasta.

③ Ilmasäiliön asennuksen päätypinta on koneistettava ilmasäiliön työstökaavion mukaisesti. Täytä tiukasti ilmasäiliön asennuspinnan puhtausvaatimukset.

④ Varmista ennen venttiilin asennusta, että ilmasäiliön ja puhallusputken sisä- ja ulkopuoli ovat puhtaat ja niissä ei ole roskia.

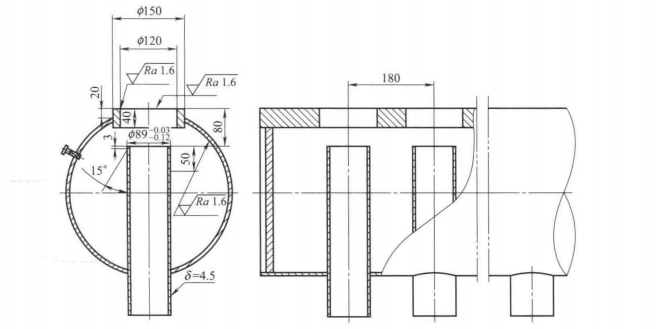

⑤ Katso kuvasta 2 ilmasarjan liitännän työstökaavio.
