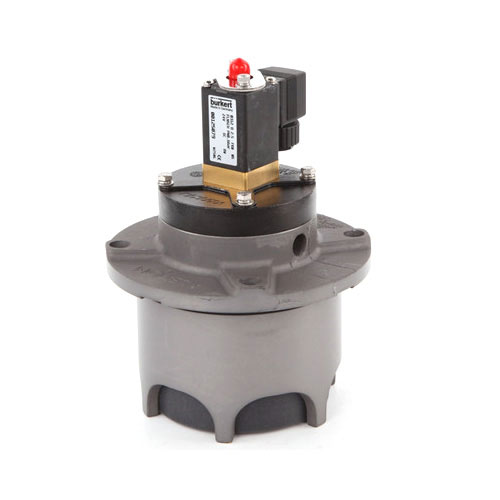

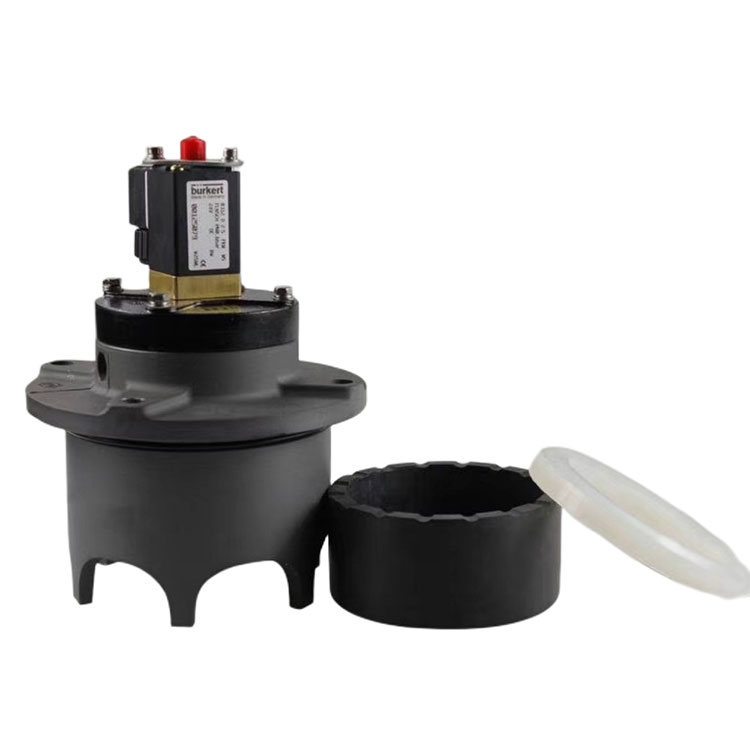

DC24V 3 tuuman pölynkeräinventtiili

Venttiilin sulkeminen

Solenoidi on suljettu ympäröivälle ja avattu lentäjälle.

Pilottikalvo puristetaan alaspäin istuinta kohti.

Polun ja talon välisen raon kautta paine syöksyn yläpuolella tasoitetaan säiliön paineeseen ja syöttö siirtyy alas pulssiputkeen ja lopettaa puhdistuspulssin.

Sekvenssin aika (aloittaminen suljetulle venttiilille) on jossain määrin prosessivaatimuksista riippuen, mutta yleensä se on välillä 100–200 ms.

Lentäjäilmayhteys

Solenoidin ohjausilma viedään tulevasta putkesta painekannalle. Pilottiilman putki on yleinen kaikille säiliöiden venttiileille ja se on kytketty vastaavan säiliön pääventtiilin ylävirtaan.

Putkessa tulisi olla on-off-venttiili ja ei-paluuventtiili, joka varmistaa, että painetta pidetään myös, jos paine laskee sykkivän aikana.

HUOMAUTUS: Jos erillinen syöttöputki lentäjälle

Ilmaa käytetään Pilot -ilman painetta tulisi olla noin yhtä suuri kuin säiliön paine.

Liian korkea paine antaa jäljellä olevan muodonmuutoksen kalvolle, joka vähentää elinaikaa ja jolla on vähentävä vaikutus pulssinpuhdistuksen toimintaan.
