Pulssiventtiili DMF-Z-20

DMF-Z-20 suorakulmainen sähkömagneettinen pulssiventtiili Sähkömagneettinen pulssiventtiili (tunnetaan myös kalvoventtiilinä) toimii paineilman "kytkimenä" pulssisuihkupuhdistusjärjestelmälle pulssisuihkupussisäiliön pölynkeräilijöissä. Pulssisuihkuohjauslaitteen signaalien ohjaamana se suorittaa peräkkäin pulssisuihkupuhdistuksen suodatinpusseille rivikohtaisesti (tai osastoittain) pitäen pölynkerääjän vastuksen esiasetetun alueen sisällä varmistaakseen sen käsittelykapasiteetin ja pölynkeräystehokkuuden.

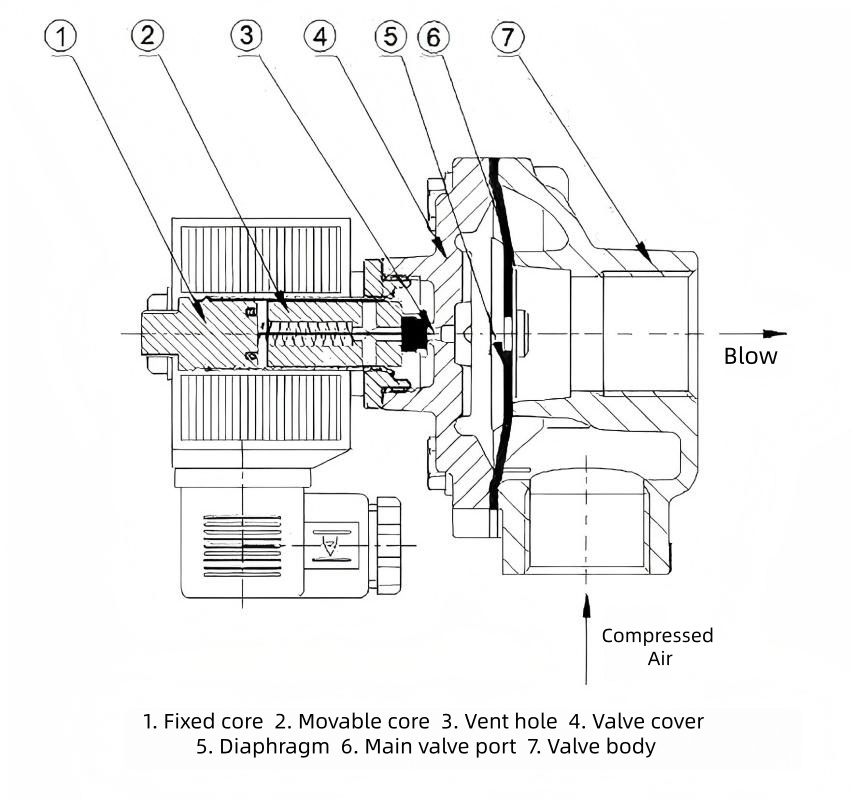

Kaaviokaavio:

Rakenteelliset ominaisuudet:

DMF-Z-20 on suorakulmainen sähköinen pulssimagneettiventtiili. Sen rakenteelliset ominaisuudet ovat seuraavat:

Suorakulmainen rakenne: Tulo- ja poistoaukot muodostavat 90° kulman, mikä varmistaa tasaisen ilmavirran ja soveltuvuuden asennettavaksi ilmasäiliöiden ja pölynkerääjän puhallusputkien väliin.

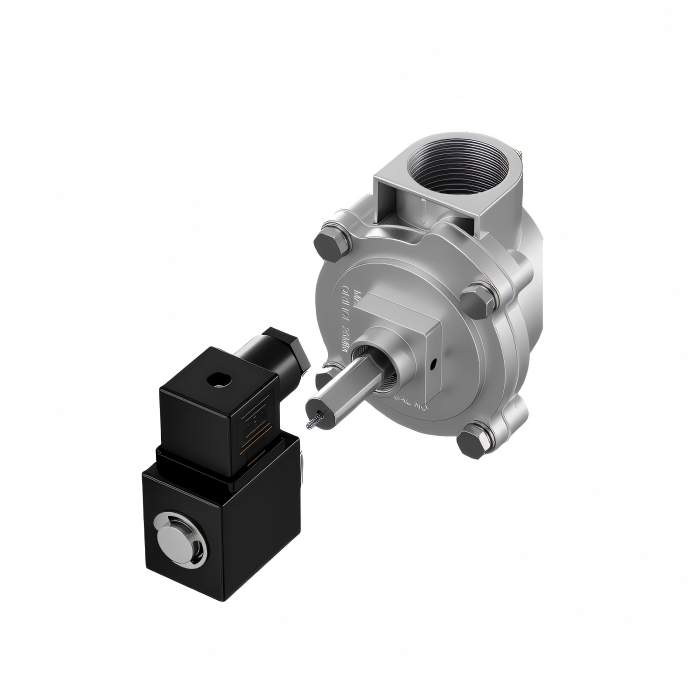

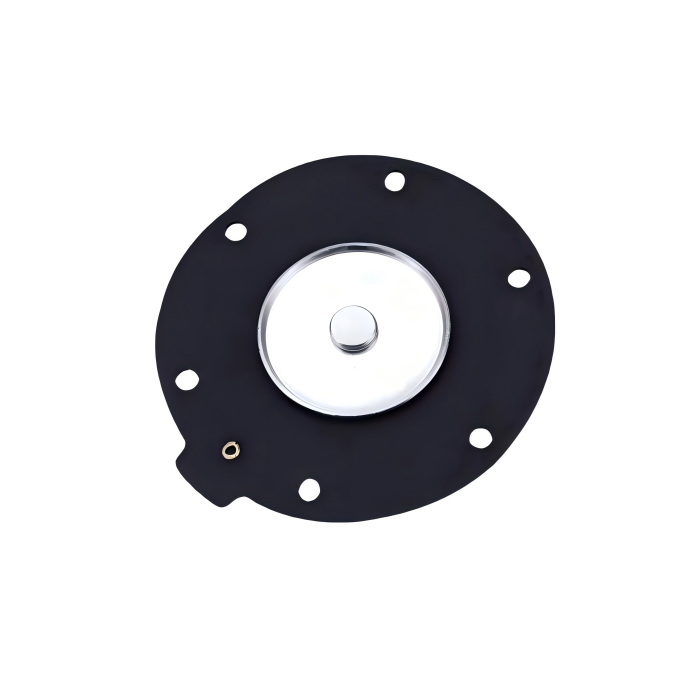

Tärkeimmät osat: Sisältää sähkömagneettisen pään, kalvon, venttiilirungon ja jousen. Venttiilin runko on valmistettu alumiiniseoksesta, kun taas kalvossa on tyypillisesti nitriilikumikankaalla vahvistettu rakenne, joka tarjoaa kulutuskestävyyden ja korkean tiivistyskyvyn.

Kytkentätapa: Sisältää G3/4" liitäntäkierteen, jonka nimellishalkaisija on 20 mm.

Kalvon käyttö: Toimii pneumaattisella paine-erolla. Kun jännite on kytkettynä, solenoidipää avaa kevennysaukon takakammion paineen poistamiseksi, jolloin etukammion kaasu voi nostaa kalvoa takaisinpuhallusta varten. Kun virta katkaistaan, jousi palautuu sulkeakseen aukon palauttaen tiivistetyn tilan.

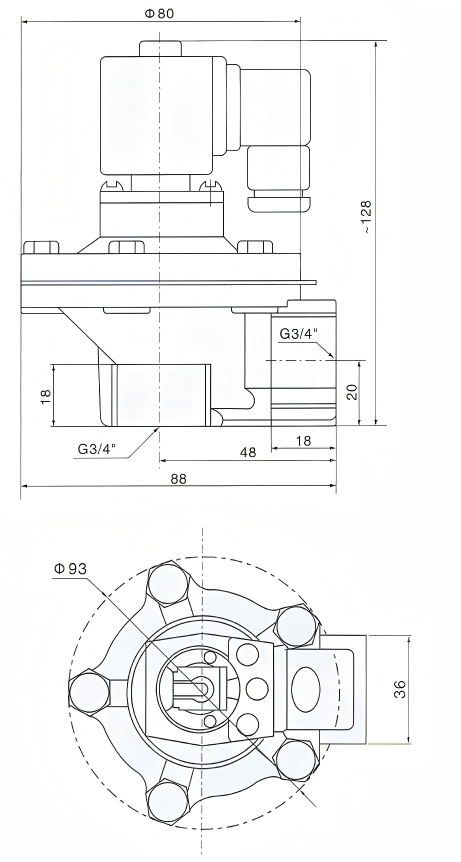

DMF-Z-20 kokonaismitat:

Tekniset tiedot:

Toimintaperiaate:

DMF-Z-20 suorakulmainen sähkömagneettinen pulssiventtiili Kalvo jakaa sähkömagneettisen pulssiventtiilin etu- ja takailmakammioihin. Kun paineilmaa syötetään, se tulee takakammioon kaasuläpän aukon kautta. Tässä vaiheessa takakammion paine pakottaa kalvokokoonpanon tiivistämään venttiilin ulostuloaukon ja asettaa sähkömagneettisen pulssiventtiilin "kiinni"-tilaan.

Pulssisuihkun ohjauslaitteen sähköinen signaali saa venttiilin ankkurin vetäytymään sisään. Tämä avaa takakammion pakoaukon ja vapauttaa siitä nopeasti paineen. Kalvokokoonpano liikkuu taaksepäin, jolloin paineilma pääsee virtaamaan venttiilin ulostulon läpi. Venttiili siirtyy "avoin"-tilaan.

Kun sähköinen signaali pulssisuihkuohjaimesta lakkaa, sähkömagneettisen pulssiventtiilin ankkuri nollautuu. Takakammion pakoaukko sulkeutuu ja paine takakammiossa kasvaa, mikä pakottaa kalvokokoonpanon tiivistämään tiiviisti venttiilin ulostuloa vasten. Sähkömagneettinen pulssiventtiili palaa "kiinni"-tilaan.

Sovellusalueet:

DMF-Z-20-ydin on suunniteltu pulssisuihkupussin pölynkeräimen puhdistusjärjestelmiin, ja se on yhteensopiva suodatinpussien, suodatinpatruunoiden, keraamisten putkien ja muiden suodatinelementtien kanssa. Se toimii paineilman "kytkimenä" takaisinpuhallusjärjestelmälle. Sen sovellukset ovat keskittyneet korkeapölyisiin teollisuusympäristöihin:

Ympäristön pölynhallinta:Pulssisuihkupuhdistusjärjestelmät, jotka ovat yhteensopivat useiden pölynkeräinten kanssa.

Teollinen valmistus:Rakennusmateriaalit (sementti/kalkki), metallurgia (teräs/sulatus), kaivosteollisuus, kemikaalit, lääkkeet, rehunjalostus, puuntyöstö, paperinvalmistus jne.

Muut sovellukset:Avustettu puhallus pneumaattisissa kuljetusjärjestelmissä ja pulssisuihkupuhdistusta vaativissa laitteissa/käyttöolosuhteissa.
