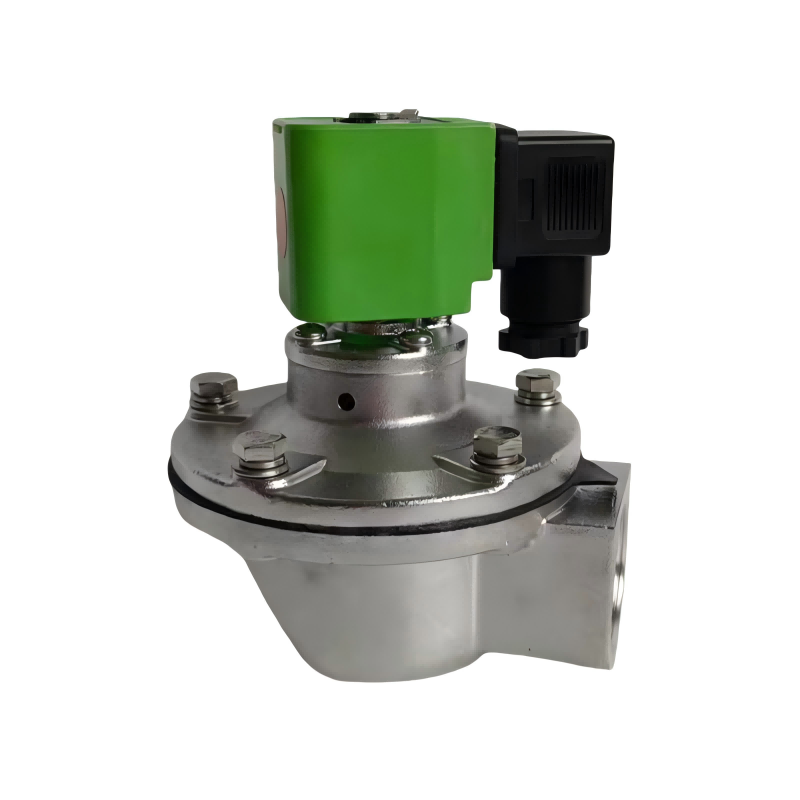

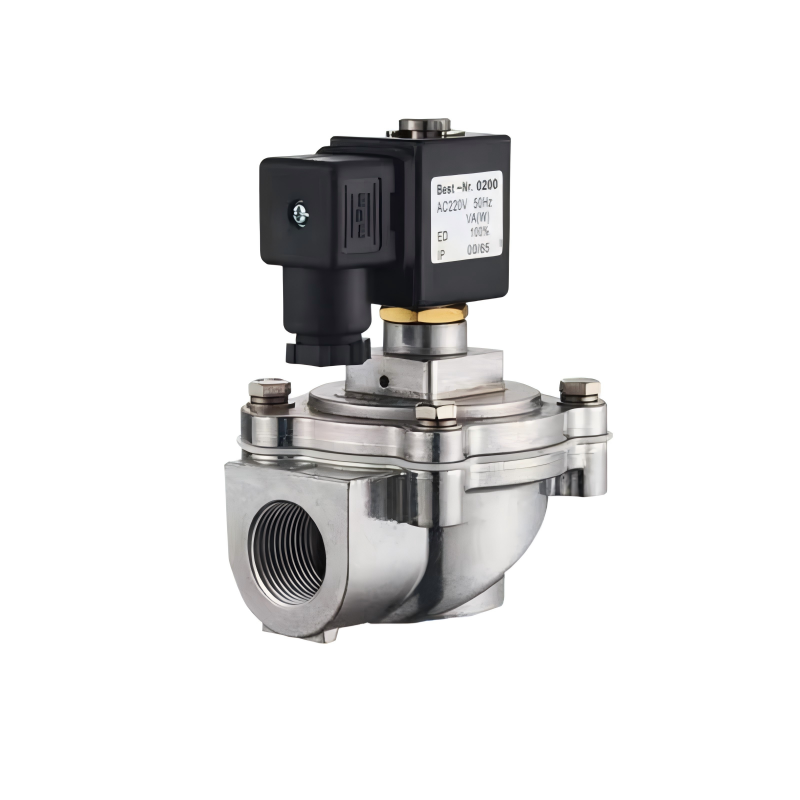

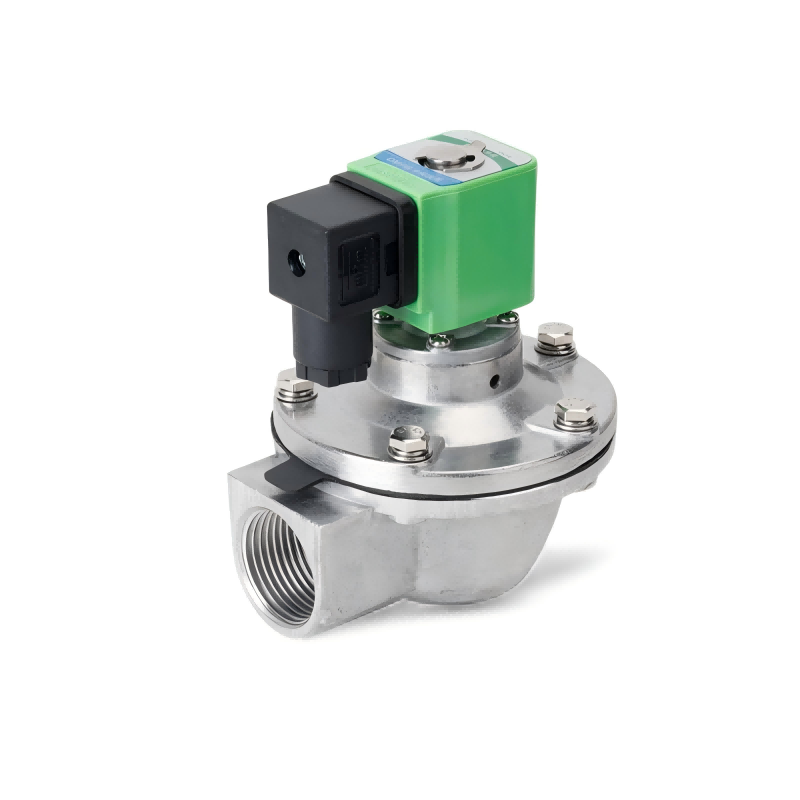

Pulssiventtiili DMF-Z

DMF-Z suorakulmainen sähkömagneettinen pulssiventtiili on erikoistunut solenoidiventtiili, joka on suunniteltu erityisesti käytettäväksi pölynkerääjien kanssa. Se toimii paineilmakytkimenä pulssisuihkupuhdistusjärjestelmälle pulssi-jet-pussihuoneen pölynkeräilijöissä. Pulssisuihkuohjauslaitteen lähtösignaaleilla ohjattu se suorittaa peräkkäin pulssisuihkupuhdistuksen suodatinpusseille rivi riviltä (tai kammio kerrallaan). Tämä pitää pölynkerääjän vastuksen esiasetetun alueen sisällä varmistaen sen prosessointikapasiteetin ja pölynkeräystehokkuuden samalla kun saavutetaan tavoite ravistaa pöly pois suodatinpusseista.

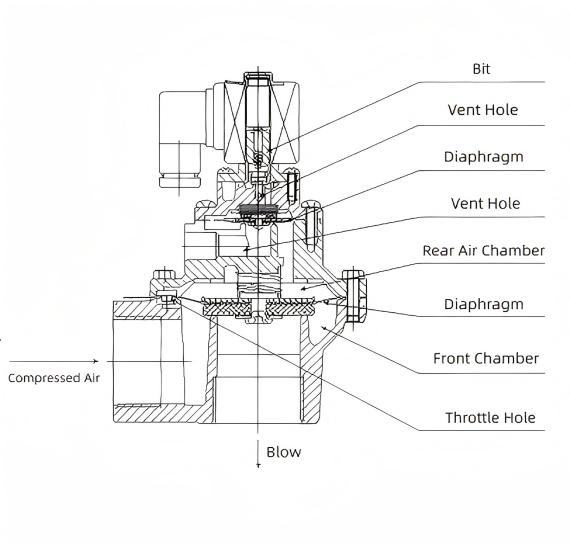

Kaaviokaavio

Rakenteelliset ominaisuudet

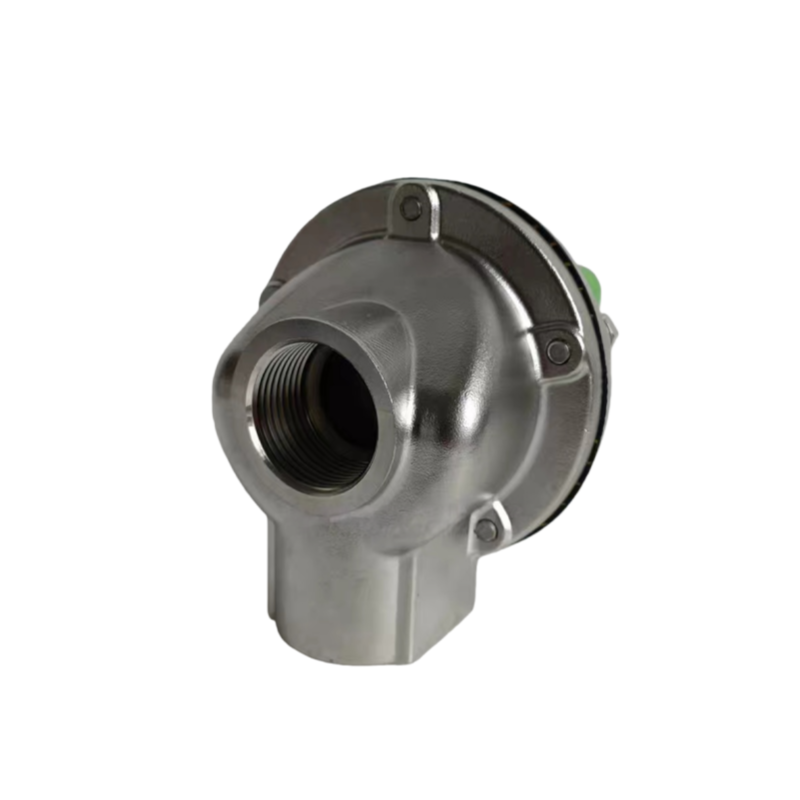

Suorakulmaisen sähkömagneettisen DMF-Z-pulssiventtiilin venttiilirunko ja kansi on valmistettu painevaletusta alumiiniseoksesta. Pintakäsittelyn jälkeen niillä on erinomainen korroosionkestävyys. Kalvo ja tiivistetiiviste on vulkanoitu ja komposiitoitu uusilla prosesseilla. Sähkömagneettinen ohjauspää koostuu magneettisista materiaaleista ja ruostumattomasta teräksestä olevista magneettisista suojamateriaaleista. Jouset ja kiinnikkeet ovat kaikki ruostumatonta terästä. Ilmanjakajan (ilmakammion) liitäntäputki ja pölynkerääjän puhallusputki työnnetään vastaavasti venttiilin tulo- ja ulostuloaukkoon. Molemmat päät tiivistetään kiristämällä puristusmutterit. Venttiilejä on saatavana kolmessa eri erittelyssä – 20, 25 ja 40S – valittavaksi pulssisuihkusäiliöihin, joissa on erilaisia ​​ilmankäsittely- (puhdistus) kapasiteettia. Venttiilin runko ja kansi on painevalettu korkean tiheyden saavuttamiseksi, ja läpinäkyvä lakkapinnoite parantaa korroosionkestävyyttä. Kalvotiivisteessä on käytetty metalli-kumikomposiittia, joka takaa erinomaisen jäykkyyden ja vuotottoman suorituskyvyn. Sähkömagneettinen ohjauspää tarjoaa vahvan magneettisen vetovoiman herkästi ja luotettavasti. Venttiili avautuu erinomaisesti, ja se avautuu luotettavasti 85 %:lla nimellisjännitteestä. Se osoittaa myös erinomaisen sulkemiskyvyn ja tiivistää luotettavasti 0,15 MPa ilmanpaineella.

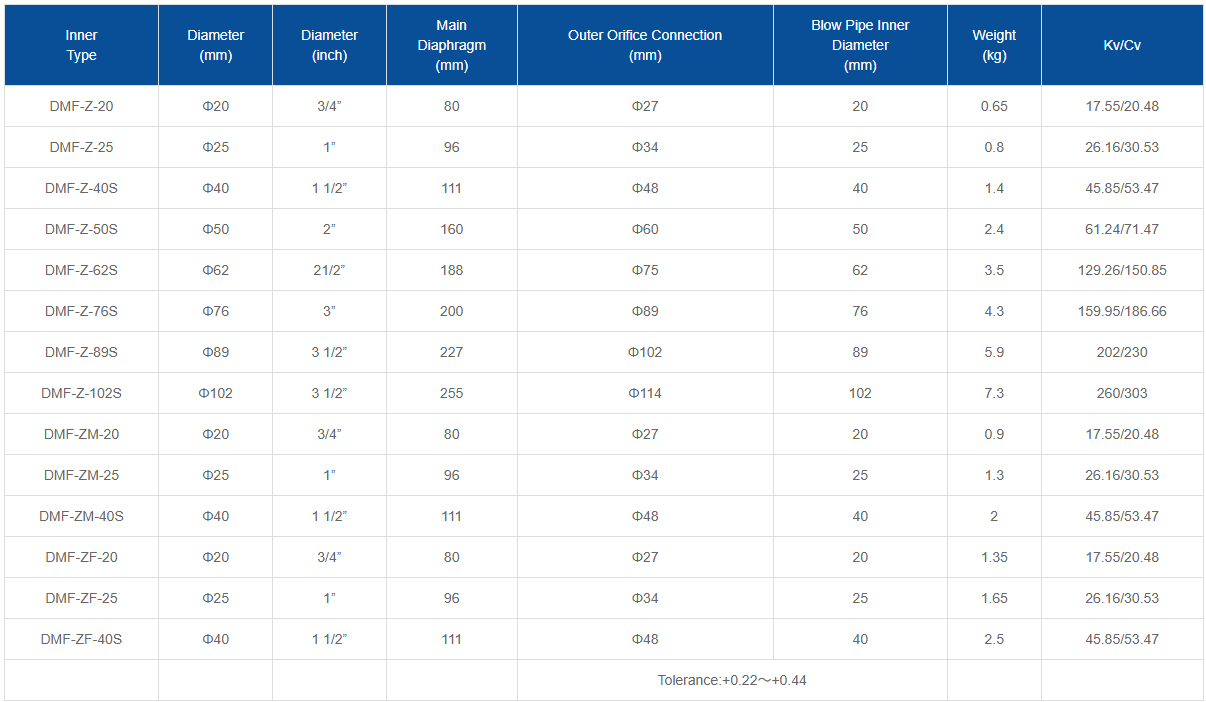

Parametrit

Toimintaperiaate

Kalvo jakaa sähkömagneettisen pulssiventtiilin etu- ja takakammioihin. Kun paineilmaa syötetään kaasuläpän reiän kautta takakammioon, takakammion paine pakottaa kalvon tiivistämään venttiilin ulostuloaukon, jolloin sähkömagneettinen pulssiventtiili on "kiinni". Kun pulssisuihkuohjaimen sähköinen signaali lakkaa, magneettiventtiilin ankkuri nollautuu. Takakammion tuuletusaukko sulkeutuu, ja kohonnut paine takakammiossa pakottaa kalvon tiivistämään venttiilin ulostuloaukon ja palauttamaan magneettiventtiilin "kiinni"-tilaan. Sähkömagneettinen pulssiventtiili ohjaa venttiilirungon kevennysaukon avaamista ja sulkemista sähköisillä signaaleilla. Venttiilin vapautuksen aikana paineistettu kaasu takakammiossa ilmataan, kun taas paineistettua kaasua etukammiossa kuristetaan kalvon tyhjiöportilla, mikä nostaa kalvoa pulssipuhalluksen käynnistämiseksi. Kun venttiilirunko lakkaa purkamasta, paineistettu kaasu täyttää nopeasti takakammion vaimennusaukon kautta. Johtuen kalvon molemmin puolin venttiilin runkoa vasten olevan voiman kantavien alueiden eroista, kaasuvoimasta tulee hallitsevaksi takakammiossa. Tämä sulkee luotettavasti kalvon venttiilin poistoaukon yli ja pysäyttää pulssiventtiilin purkamisen.

Sovellusalueet

Pölynpoistolaitteiden ala

Baghouse-pölynkerääjät: Pulssisuihkupuhdistusjärjestelmän ydinkomponenttina näitä yksiköitä ohjataan pulssisuihkuohjaimilla, jotka puhaltavat paineilmaa peräkkäin suodatinpusseihin pitäen pölynkerääjän vastuksen ennalta määritetyissä rajoissa. Tämä varmistaa tasaisen prosessointikapasiteetin ja pölynkeräystehokkuuden, minkä ansiosta niitä käytetään laajasti pölyntorjuntaan kaivos-, rakennusmateriaali-, metallurgiassa ja kemianteollisuudessa.

Air-Box-pulssipölynkerääjät: Tietyt suorakulmaiset DMF-Z-pulssiventtiilit voidaan integroida ilmalaatikon pulssipölynkeräinten pulssisuihkujärjestelmiin, jotka toimivat yhdessä ilmalaatikon rakenteen kanssa tehokkaan pölynpoiston saavuttamiseksi.

Ilmanpuhdistuskenttä

Teolliset ilmanpuhdistuslaitteet: Käytetään säätämään ilmavirtaa, poistamaan pölyä suodattimen pinnoilta, parantamaan puhdistustehokkuutta ja pidentämään suodattimen käyttöikää. Soveltuu teollisuudelle, jolla on tiukat ilmanpuhtausvaatimukset, kuten elektroniikka, lääketeollisuus ja elintarviketeollisuus.

Kaupalliset ilmanpuhdistusjärjestelmät: Ostoskeskusten, hotellien, toimistorakennusten ja vastaavien tilojen ilmanpuhdistuslaitteissa DMF-Z-pulssiventtiilit auttavat saavuttamaan tehokkaan ilmansuodatuksen ja -puhdistuksen.

Kemianteollisuus

Kaasun erotus ja puhdistus: Käytetään kaasun erotusyksiköissä kemiallisen tuotannon aikana säätämään tarkasti kaasuvirtausta ja painetta, mikä varmistaa erotusprosessin vakauden ja tehokkuuden.

Reaktorin kaasunhallinta: Kemiallisissa reaktoreissa se säätelee kaasun tuloa/poistoa ja painetta ylläpitääkseen vakaat reaktio-olosuhteet, mikä parantaa reaktion laatua ja turvallisuutta.

Energia-ala

Lämpövoimalaitokset: Säätelee palamiskaasujen ja höyryn virtausta palamisprosessien optimoimiseksi, energiatehokkuuden parantamiseksi ja epäpuhtauspäästöjen vähentämiseksi.

Kaasunpuhdistusjärjestelmät: Hallitsee pölyn ja hiukkasten poistoa kaasunpuhdistuksen aikana kaasun laadun varmistamiseksi ja ympäristön saastumisen minimoimiseksi.

Pölyn talteenottojärjestelmät

Käytetään säätelemään kaasun virtausta, painetta ja lämpötilaa pölyn tehokkaaseen talteenottoon ja uudelleenkäyttöön, mikä minimoi pakokaasun saastumisen. Soveltuu pölyn talteenottovaiheisiin sementti-, keramiikka-, lasi- ja niihin liittyvillä teollisuudenaloilla.

Nesteiden ohjausjärjestelmät

Käytä sähkömagneettista voimaa nesteen sisään- ja ulosvirtauksen tarkkaan säätelyyn teollisuustuotannossa. Used in liquid transfer and metering systems for chemical, pharmaceutical, food processing, and similar industries.
