RCA3D2 -pilottiventtiili

Hakemus

RCA3D2 -pilottiventtiili soveltuu kaikille Goyen -pneumaattisille ohjauspulssiventtiileille ja on yhteensopiva erilaisten pulssipölynpoistojärjestelmien kanssa Goyen -ympäristöissä. Tämä varmistaa, että se voi toimia vakaasti ankarissa olosuhteissa.

RCA3D2 -pilottiventtiilin asennusohjeet

1. Asennusreiän vaatimukset: porausreiät, joiden halkaisija on ф19.3 - 19,4 mm pilottiventtiilin asennuslevyllä.

2. Asennuslevyn paksuus: Asennusteräksen paksuuden on oltava yli 1,5 mm asennuslujuuden varmistamiseksi.

3. Tiivistelmä ja kokoonpano:

a. Varmista ennen mutterien kiristämistä, että O-rengas on asennettu oikein tiivistymisen takaamiseksi.

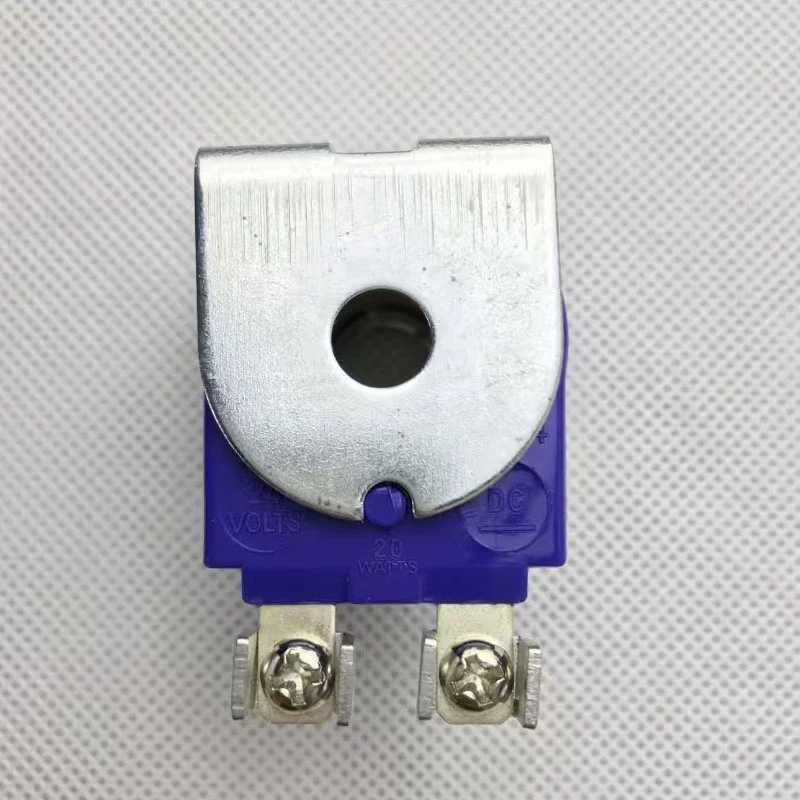

B.Se suositellaan koota sähkömagneettinen kela pilottiventtiiliin ennen ohjausventtiilin asentamista asennuksen tehokkuuden parantamiseksi.

4

RCA3D2 Pilot -venttiilimateriaalien tekniset tiedot

Käyttöparametrit

• Suositeltu pulssin leveys: 50–500 ms

• Suositeltu pulssiväli: vähintään 1 minuutti

Tuotteen suorituskyvyn parametrit

Tuotteiden tilausmallin yksityiskohdat

Käyttöparametrit

Malli-tekniset tiedot: Katso Q-tyypin sähkömagneettisen kelatietolomakkeen K-parametrit ja valitse erityinen malli jännitevaatimusten perusteella.

Esimerkki:

• RCA3D0 - 300 = 1/8 "NPT INLET -portti, jännite 200/240VAC, DIN -päätelohkolla.

• RCA3D1 - 336 = 1/8 "BSPPP -sisääntuloportti, jännite 24VDC, ruuviliittimellä (sopii sähkömagneettisiin kokoonpanolaatikoihin).

Huoltoosat

• K0380: Sisältää nitriili-O-rengastiivisteet, ankkurit, jouset ja työntökokoonpanon.

• K0384: Sisältää Viton -materiaalitiivisteet ja kaikki K0380 -komponentit.

• Paino: RCA3D0, RCA3D1 (ilman kelaa) on 0,174 kg
