Seinän laipion liittimen läpi

Seinämän liitännäisen teknisten eritelmien kautta:

- Työpaine: 0 - 0,6 MPa

- Työväline: Puhdista, kuiva, ei-korroosinen paine kaasu

-Seinämän paksuus: Soveltuu 2-6 mm paksuihin osioseinämiin ja 4-12 mm paksuihin ilmanjakelukoteloihin

- Yhteyspituus: vaihtelee välillä 180 - 300 mm, säädettävissä ilmanjakelukoon sopivuuteen

-Ilman lähteen lämpötila: Toimii lämpötiloissa -10 -100 ° C (jopa 220 ° C korkean lämpötilan tiivistysrengas)

Seinän laipion liittimen ominaisuuden kautta

1. Kaksoispäätyypit on suunniteltu kahden puhallusputken kytkemiseen molemmin puolin.

2. Seinän laipioliittimen läpi on kätevästi asennusta varten, koska hitsaus- tai kierteitettyjä putkiliitoksia ei tarvita. Yhdistä vain kahdella pakkausvarusteella.

3. vähemmän herkkä putken väärinkäyttämiseen järjestelmässä.

4. 1 tuumaa, 1,5 tuumaa ja 2 tuuman portin kokoa molemmille kaksoispäähän laipioliittimelle että yhden pään laipioliittimille

Asennusmenetelmä

Ennen kuin asennat seinän laipioliittimen läpi, tee reikä pölyn keräilijän tai ilman jakelulaatikon seinämään. Reiän halkaisijan tulisi täyttää vaatimukset. Jos reiän halkaisija on liian pieni, se vaurioittaa helposti seinän läpikulkuputken kierteitä, ja jos se on liian pieni, se vaikuttaa tiivistymiseen ja sijoittamiseen.

Asenna liitännän eri osat oikein. Puuttuva tai väärä asennus vaikuttaa käyttövaikutukseen.

Ennen asennusta poista epäpuhtaudet kierteiden välillä ja levitä tiivistyspasta alueille, joilla kaasuvuotoja voi tapahtua. Putket, joihin tiivistysrenkaat on asetettava, on päällystettävä voiteluaineella. Ole varovainen, ettet vahingoita säteitä muttereita.

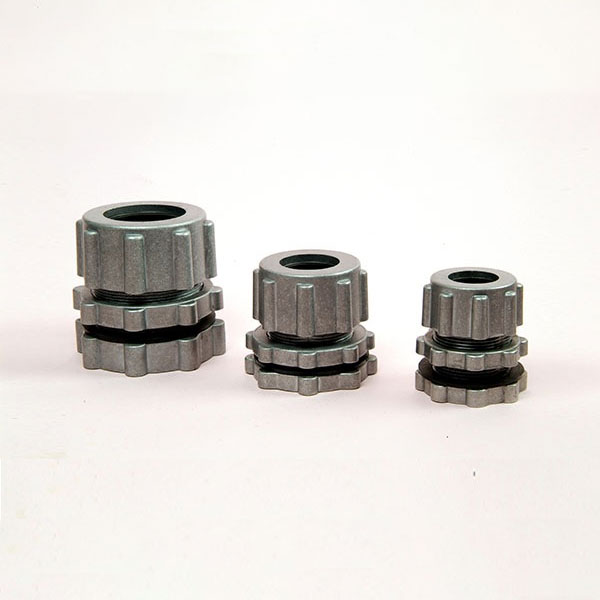

FAP-A-1-1-yksittäinen pää seinän laipion liittimen läpi

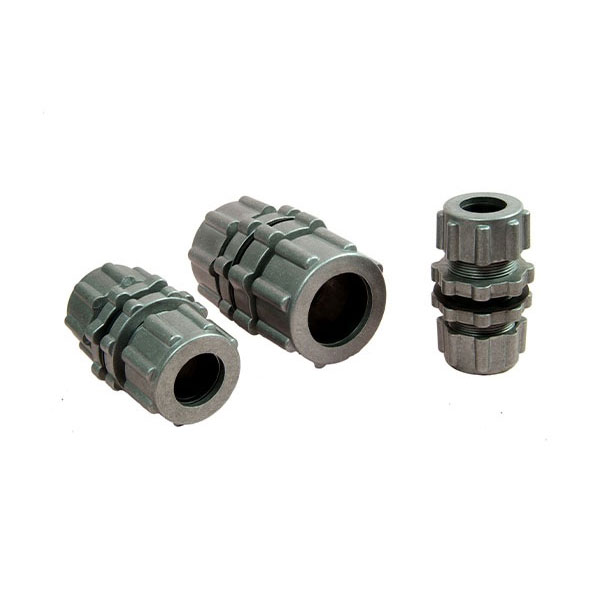

FAP-A-1-2 kaksoispää seinän laipioliittimen läpi

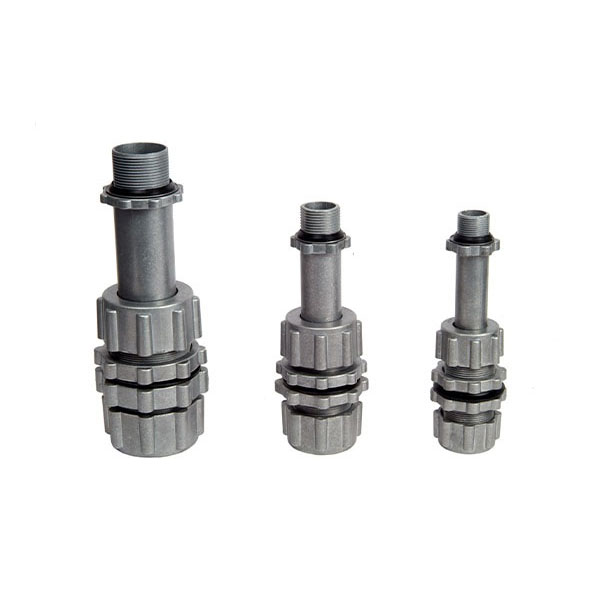

FAP-A-1-3 Kaksinkertainen pää putkella seinän laipioliittimen läpi

FAP-A-1-4 Kaksoispäinen liuku seinän laipioliittimen läpi
